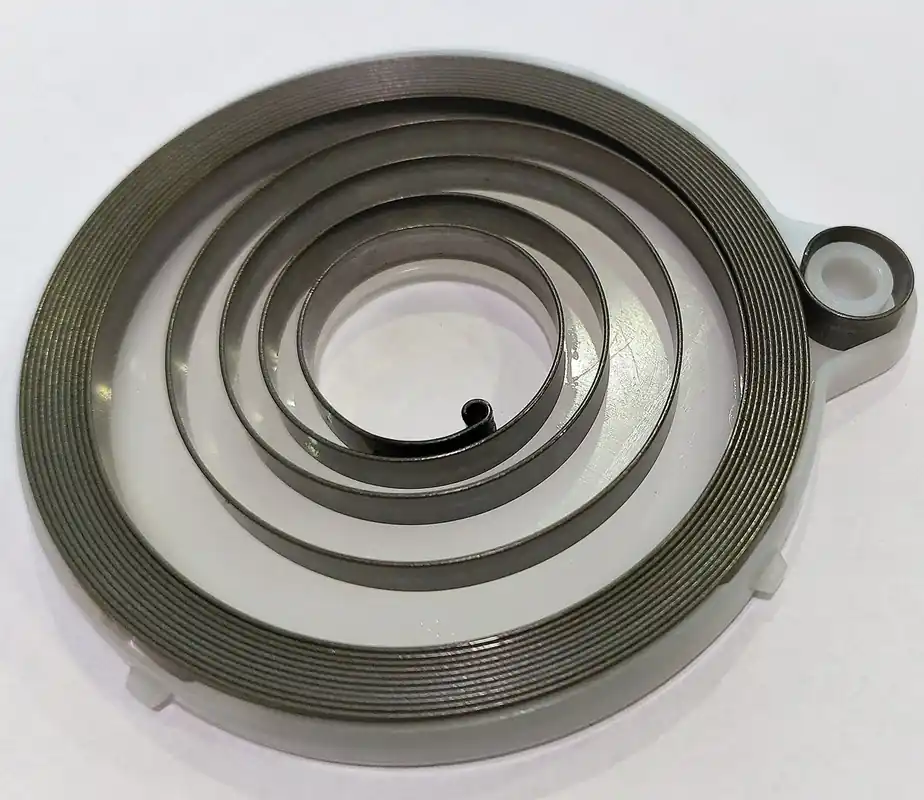

Rückholfeder im Gehäuse Dolmar Makita Neue Ware

Dolmar Motorsägen PS-460, PS-500, PS-4605, PS-5105 mit EasyStart
Dolmar Trennschleifer PC-6112, PC-6114, PC-6412 D/CD, PC-6414 D/CD, PC-7312 D/CD, PC-7314 D/CD, PC-8116 D, PC-6530, PC-6535, PC-7430, PC-7435, PC-8240
Makita Motorsägen
Trennschleifer EK6100, EK6101, DPC6430, DPC6431, DPC7330, DPC7331, EK7300, EK7301
Wacker BTS930 L3 WS, BTS935 L3 WS, BTS1030 L3 WS, BTS1035L3 WS, BTS1140 L3 WS

Dolmar 181163050
Makita 140587-1
Wacker

Demontage
Vier Schrauben 1 herausschrauben.
Ventilatorgehäuse 2 abnehmen.
Luftführung 3 aus dem Ventilatorgehäuse herausnehmen.
Rückholfeder entspannen.
Verletzungsgefahr! Schraube 5 nur bei entspannter Rückholfeder herausschrauben!
Schraube 5 herausschrauben und Scheibe 6 abnehmen.
Seiltrommel 7 abziehen.Ventilatorgehäuse mit der gesamten
Auflagefläche der Hohlseite auf den Tisch
schlagen, so dass die Rückholfeder-Kassette 8
aus dem Ventilatorgehäuse herausspringt.
Vorsicht! Die Rückholfeder kann aus dem Kunststoffgehäuse herausspringen!
Unbedingt Schutzbrille und Schutzhandschuhe tragen!
Herausgesprungene Feder wie schematisch abgebildet in das Kunststoffgehäuse einsetzen.

Montage
Hinweis: Neue Rückholfeder-Kassette ist federseitig einzufetten.
Neue Rückholfeder-Kassette 8 vorsichtig einsetzen und bis zum Einrasten herunterdrücken.
Feder und Federkassette oberflächig mit Mehrzweckfett leicht einfetten.
Neues Seil (ø 3,5 mm, 980 mm lang), wie in Bild gezeigt einfädeln, die beiden Enden mit Knoten (wie im Bild gezeigt) versehen und die Knoten jeweils einziehen.
Seiltrommel 7 aufsetzen, dabei leicht drehen, bis die Rückholfeder greift.
Scheibe und Schraube montieren.
Das Spannen der Rückholfeder erfolgt im Uhrzeigersinn.
Rückholfeder ca. 8 1/2 Umdrehungen spannen.
Luftführung 3 in das Ventilatorgehäuse einsetzen, dabei die beiden Aussparungen 4 einrasten lassen.
Ventilatorgehäuse 2 zum Gerät ausrichten, leicht gegendrücken und dabei am Anwerfgriff ziehen, bis die Anwerfvorrichtung greift.
Schrauben 1 festziehen.
